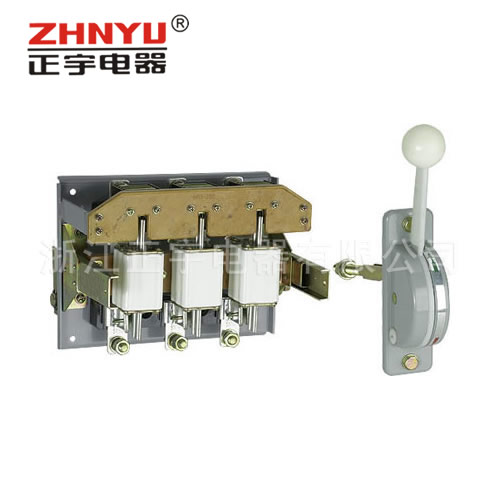

开关简介
HR3系列熔断器式刀开关适用于交流50Hz、380V，额定电流至1000A的配电系统中作为短路保护和电缆、导线的过载保护之用。在正常情况下，可供不频繁地手动接通和分断正常负载电流与过载电流，在短路情况下，由熔体熔断来切断电流。
开关符合IEC60947-3、GB14048—3标准。
型号及含义
|
约定发热电流(A)
|
交流380V
|
|
HR3正面侧方杠杆传动机构式
|
HR3正面中央杠杆传动机构式
|
HR3侧面操作手柄式
|
HR3无面板侧方杠杆传动机构式
|
|
100
|
HR3-100/31
|
HR3-100/32
|
HR3-100/33
|
HR3-100/34
|
|
200
|
HR3-200/31
|
HR3-200/32
|
HR3-200/33
|
HR3-200/34
|
|
400
|
HR3-400/31
|
HR3-400/32
|
HR3-400/33
|
HR3-400/34
|
|
600
|
HR3-600/31
|
HR3-600/32
|
HR3-600/33
|
HR3-600/34
|
|
1000
|
HR3-1000/31
|
HR3-1000/32
|
HR3-1000/33
|
HR3-1000/34
|
主要技术参数
|
型号
|
额定工作电压Ue（V）
|
额定绝缘电压Ui（V）
|
额定工作电流Ie（A）
|
约定发热电流Ith(A)
|
配用熔断体
|
|
HR3-100
|
380
|
660
|
100
|
100
|
RT0-100
|
|
HR3-200
|
200
|
200
|
RT0-200
|
|
HR3-400
|
400
|
400
|
RT0-400
|
|
HR3-600
|
600
|
600
|
RT0-600
|
|
HR3-1000
|
1000
|
1000
|
RT0-1000
|
结构特征
熔断器式刀开关(以下简称开关)是熔断器和刀开关的组合电器，具有熔断器和刀开关的基本性能，在电路正常供电的情况下，接通和切断电源由刀开关来担任。当线路或用电设备过载或短路时，熔断器的熔体烧断，及时切断故障电流。前操作前检修的开关，中央有供检修和更换熔断器的门，主要供BDL配电屏上安装。
前操作后检修的开关主要供BSL配电屏上安装。侧面操作前检修的开关可以制成封闭的动力配电箱。
开关带有安全挡板，并装有灭弧室。灭弧室由酚醛布板和钢板冲制件铆合而成。
开关的熔断器固定在带弹簧、锁板的绝缘横梁上，在正常运行时，保证熔断器不脱扣，而当熔断体因线路故障而熔断后，只需要按下锁板便可以很方便地更换熔断器。
外形与安装尺寸
|
型号
|
外形尺寸(mm)
|
外形尺寸(mm)
|
|
A
|
B
|
C*
|
G
|
a
|
b
|
фc
|
M
|
|
HR3-100/31
|
400
|
400
|
275
|
266
|
360
|
360
|
12
|
10
|
|
HR3-200/31
|
400
|
400
|
275
|
266
|
360
|
360
|
12
|
10
|
|
HR3-400/31
|
400
|
400
|
275
|
266
|
360
|
360
|
12
|
10
|
|
HR3-600/31
|
450
|
400
|
325
|
266
|
410
|
360
|
12
|
10
|
|
HR3-1000/31
|
500
|
400
|
350
|
266
|
450
|
360
|
12
|
10
|
注：C*尺寸为开关接通后连杆处于******位置时的尺寸。
|
型号
|
外形尺寸(mm)
|
外形尺寸(mm)
|
|
A
|
B
|
C
|
D
|
F*
|
a
|
b
|
фc
|
K
|
|
HR3-100/32
|
250
|
192
|
185
|
60
|
250
|
215
|
130
|
7
|
12
|
|
HR3-200/32
|
270
|
205
|
185
|
70
|
250
|
235
|
130
|
7
|
12
|
|
HR3-400/32
|
290
|
222
|
185
|
80
|
250
|
255
|
130
|
7
|
12
|
|
HR3-600/32
|
320
|
255
|
185
|
90
|
250
|
285
|
130
|
7
|
12
|
|
HR3-1000/32
|
410
|
365
|
270
|
115
|
350
|
350
|
250
|
7
|
12
|
注：F*尺寸为开关接通后连杆处于******位置时的尺寸。
|
型号
|
外形尺寸(mm)
|
外形尺寸(mm)
|
|
A
|
B
|
C
|
D
|
F*
|
a
|
b
|
фc
|
H
|
|
HR3-100/33
|
250
|
200
|
185
|
60
|
75
|
215
|
160
|
7
|
78
|
|
HR3-200/33
|
270
|
205
|
185
|
70
|
75
|
235
|
160
|
7
|
78
|
|
HR3-400/33
|
290
|
222
|
185
|
80
|
75
|
255
|
160
|
7
|
78
|
|
HR3-600/33
|
320
|
255
|
185
|
90
|
75
|
285
|
160
|
7
|
78
|
|
HR3-1000/33
|
410
|
365
|
270
|
115
|
75
|
350
|
250
|
9
|
102
|
注：F*尺寸为开关接通后连杆处于******位置时的尺寸。
|
型号
|
外形尺寸(mm)
|
外形尺寸(mm)
|
|
A
|
B
|
C
|
D
|
F*
|
a
|
b
|
фc
|
H
|
K
|
|
HR3-100/34
|
250
|
200
|
250
|
60
|
75
|
215
|
160
|
7
|
78
|
12
|
|
HR3-200/34
|
270
|
205
|
250
|
70
|
75
|
235
|
160
|
7
|
78
|
12
|
|
HR3-400/34
|
290
|
222
|
250
|
80
|
75
|
255
|
160
|
7
|
78
|
12
|
|
HR3-600/34
|
320
|
255
|
250
|
90
|
75
|
285
|
160
|
7
|
78
|
12
|
|
HR3-1000/34
|
410
|
365
|
350
|
115
|
75
|
350
|
250
|
9
|
102
|
12
|
注：F*尺寸为开关接通后连杆处于******位置时的尺寸。
|
