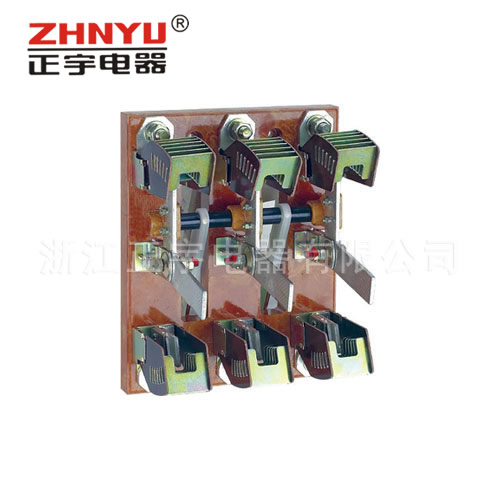

HD、HS系列开启式刀开关

HD、HS系列开启式刀开关,刀开关

开关简介
HD系列、HS系列单投和双投刀开关，开启式刀开关适用于交流50Hz、额定电压至380V、直流至220V，额定电流至1500A 的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。
HD(S)11系列中央手柄式刀开关主要用于动力站，不切断带有电流的电路，作为电气隔离之用。
HD(S)12系列侧方正面杠杆操作机构式刀开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。
HD(S)13系列中央正面杠杆操作机构式刀开关主要用于正面操作后面维修的开关柜中，操作机构装在正前方。
HD(S)14系列侧面操作手柄式刀开关，主要用于动力箱中。
装有灭弧室的刀开关可以切断电流负荷，其它系列刀开关只作电气隔离之用。

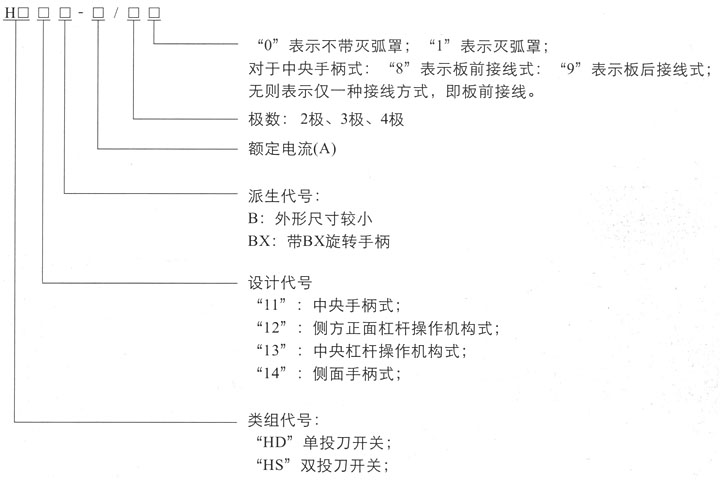

型号及含义

开关特性
3.1额定电压为V、直流220V
3.2额定电流为100、200、400、600、1000、1500A
3.3主要技术参数

额定电流(A)		100	200	400	600	1000	1500
通断能力(A) (5个操作循环)	AC 380V、cosф=0.72～0.8	100	200	400	600	1000	1500
通断能力(A) (5个操作循环)	DC T=0.01-0.011S 220V	100	200	400	600	1000	1500
机械寿命(次)		10000	10000	10000	5000	5000	5000
电寿命(次)		1000	1000	1000	500	500	500
Is短时耐受电流(kA)		6	10	20	25	30	40
动稳定电流峰值(kA)	杠杆操作模式	20	30	40	50	60	80
动稳定电流峰值(kA)	手柄式	15	20	30	40	50	-
操作力(N)		≤300	≤300	≤300	≤300	≤400	≤300

注：通断能力为带有灭弧室的刀开关的技术指标

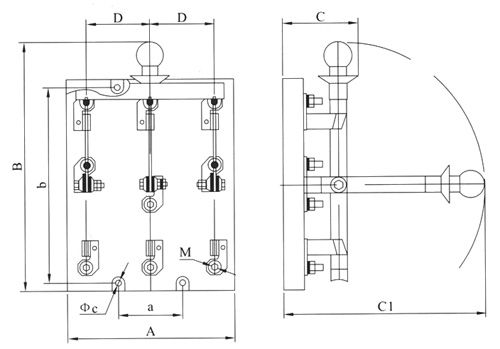

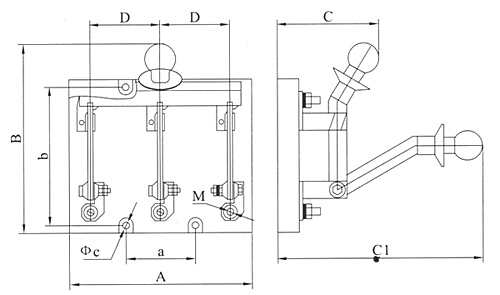

HD11系列单投开关（板前接线）外形与安装尺寸

HD、HS系列开启式刀开关,刀开关

型号		外形尺寸(mm)					外形尺寸(mm)
型号		A	B	C	C1	D	a	b	фc	M
HD11-100	2极	170	205	110	220	70	120	140	ф7	M8
	3极	190	205	110	220	70	70	140	ф4	M8
	4极	260	230	118	238	70	140	140	ф7	M8
HD11-200	2极	170	205	110	220	70	120	140	ф7	M8
	3极	190	205	110	220	70	70	140	ф7	M8
	4极	260	230	118	238	70	140	140	ф7	M8
HD11-400	2极	220	264	132	270	80	160	190	ф7	M12
	3极	220	264	132	270	80	80	190	ф7	M12
	4极	300	272	130	265	80	160	190	ф7	M12
HD11-600	2极	240	325	112	305	100	200	140	ф9	M16
	3极	270	325	112	305	100	100	140	ф9	M16
	4极	370	325	112	305	100	200	140	ф9	M16
HD11-1000	2极	270	382	118	355	120	240	140	ф9	2-M12
	3极	325	382	118	355	120	120	140	ф9	2-M12
	4极	450	382	118	355	120	240	140	ф9	2-M12
HD11-1500	2极	300	410	128	364	130	260	140	ф11	4-M12
	3极	360	410	128	364	130	130	140	ф11	4-M12
	4极	490	410	128	364	130	260	140	ф11	4-M12

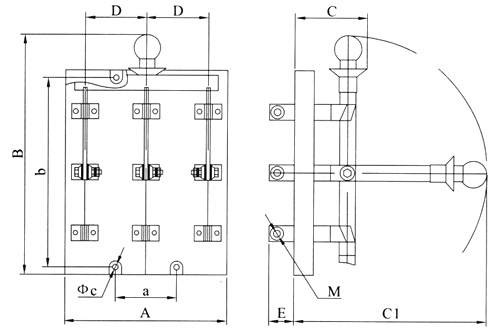

HD11系列单投开关（板后接线）外形与安装尺寸

HD、HS系列开启式刀开关,刀开关参数

型号		外形尺寸(mm)						外形尺寸(mm)
型号		A	B	C	C1	D	E	a	b	фc	M
HD11-100	2极	170	205	110	220	70	32	120	140	ф7	M8
	3极	190	205	110	220	70	32	70	140	ф4	M8
	4极	260	230	118	238	70	32	140	140	ф7	M8
HD11-200	2极	170	205	110	220	70	32	120	140	ф7	M8
	3极	190	205	110	220	70	32	70	140	ф7	M8
	4极	260	230	118	238	70	32	140	140	ф7	M8
HD11-400	2极	220	264	132	270	80	43	160	190	ф7	M12
	3极	220	264	132	270	80	43	80	190	ф7	M12
	4极	300	272	130	265	80	43	160	190	ф7	M12
HD11-600	2极	240	325	112	305	100	55	200	140	ф9	M16
	3极	270	325	112	305	100	55	100	140	ф9	M16
	4极	370	325	112	305	100	55	200	140	ф9	M16
HD11-1000	2极	270	382	118	355	120	70	240	140	ф9	2-M12
	3极	325	382	118	355	120	70	120	140	ф9	2-M12
	4极	450	382	118	355	120	70	240	140	ф9	2-M12
HD11-1500	2极	300	410	128	364	130	85	260	140	ф11	4-M12
	3极	360	410	128	364	130	85	130	140	ф11	4-M12
	4极	490	410	128	364	130	85	260	140	ф11	4-M12

HD、HS系列开启式刀开关

HS11系列双投开关（板前接线）外形与安装尺寸

型号		外形尺寸(mm)					外形尺寸(mm)
型号		A	B	C	C1	D	a	b	фc	M
HS11-100	2极	160	285	90	225	70	140	220	ф7	M8
	3极	190	285	90	225	70	70	220	ф4	M8
	4极	260	305	80	245	70	140	220	ф7	M8
HS11-200	2极	160	285	90	225	70	140	220	ф7	M8
	3极	190	285	90	225	70	70	220	ф7	M8
	4极	260	305	80	245	70	140	220	ф7	M8
HS11-400	2极	190	365	110	290	80	160	260	ф7	M12
	3极	220	365	110	290	80	80	260	ф7	M12
	4极	300	375	85	290	80	160	220	ф7	M12
HS11-600	2极	240	405	110	300	100	200	220	ф9	M16
	3极	270	405	88	300	100	100	220	ф9	M16
	4极	370	405	88	300	100	200	220	ф9	M16
HS11-1000	2极	280	510	118	350	120	240	220	ф9	2-M12
	3极	325	510	118	350	120	120	220	ф9	2-M12
	4极	450	510	118	350	120	240	220	ф9	2-M12
HS11-1500	2极	310	580	128	360	130	260	260	ф11	4-M12
	3极	360	580	128	360	130	130	260	ф11	4-M12
	4极	490	580	128	360	130	260	260	ф11	4-M12

HS11系列双投开关（板后接线）外形与安装尺寸

型号		外形尺寸(mm)						外形尺寸(mm)
型号		A	B	C	C1	D	E	a	b	фc	M
HS11-100	2极	160	285	90	225	70	32	140	220	ф7	M8
	3极	190	285	90	225	70	32	70	220	ф7	M8
	4极	260	305	80	245	70	32	140	220	ф7	M8
HS11-200	2极	160	285	90	225	70	32	140	220	ф7	M8
	3极	190	285	90	225	70	32	70	220	ф7	M8
	4极	260	305	80	245	70	32	140	220	ф7	M8
HS11-400	2极	190	365	110	290	80	43	160	260	ф7	M12
	3极	220	365	110	290	80	43	80	260	ф7	M12
	4极	300	375	85	290	80	43	160	260	ф7	M12
HS11-600	2极	240	405	110	300	100	55	200	220	ф9	M16
	3极	270	405	88	300	100	55	100	220	ф9	M16
	4极	370	405	88	300	100	55	200	220	ф9	M16
HS11-1000	2极	280	510	118	350	120	70	240	220	ф9	2-M12
	3极	325	510	118	350	120	70	120	220	ф9	2-M12
	4极	450	510	118	350	120	70	240	220	ф9	2-M12
HS11-1500	2极	310	580	128	360	130	85	260	260	ф11	4-M12
	3极	360	580	128	360	130	85	130	260	ф11	4-M12
	4极	490	580	128	360	130	85	260	260	ф11	4-M12

HD、HS系列开启式刀开关

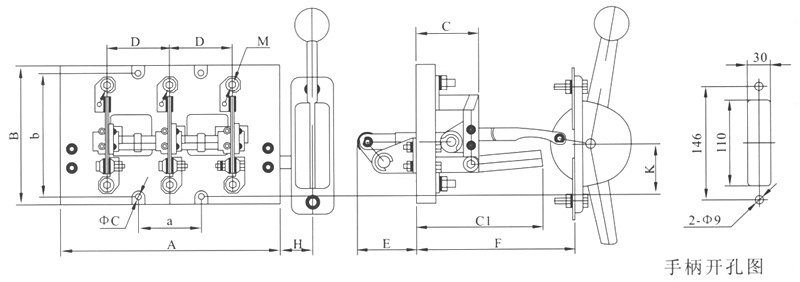

HD12系列单投开关外形与安装尺寸

型号		外形尺寸(mm)							外形尺寸(mm)
型号		A	B	C	C1	D	E	F	a	b	фc	H	K	M
HD12-100	2极	200	190	80	160	80	78	350	160	160	ф7	33	82	M8
	3极	280	190	80	160	80	78	350	80	160	ф7	33	82	M8
	4极	360	190	80	160	80	78	350	160	160	ф7	33	82	M8
HD12-200	2极	200	190	80	160	80	78	350	160	160	ф7	33	82	M8
	3极	280	190	80	160	80	78	350	80	160	ф7	33	82	M8
	4极	360	190	80	160	80	78	350	160	160	ф7	33	82	M8
HD12-400	2极	220	205	92	180	90	88	350	180	160	ф7	30	88	M12
	3极	310	205	92	180	90	88	350	90	160	ф7	30	88	M12
	4极	400	205	92	180	90	88	350	180	160	ф7	30	88	M12
HD12-600	2极	250	300	100	188	100	94	350	200	160	ф9	30	82	M16
	3极	330	300	100	188	100	94	350	100	160	ф9	30	82	M16
	4极	430	300	100	188	100	94	350	200	160	ф9	30	82	M16
HD12-1000	2极	290	315	116	226	120	105	350	240	160	ф9	28	78	2-M12
	3极	400	315	116	226	120	105	350	120	160	ф9	28	78	2-M12
	4极	520	315	116	226	120	105	350	240	160	ф9	28	78	2-M12
HD12-1500	2极	310	355	125	238	130	114	350	260	160	ф11	28	78	4-M12
	3极	440	355	125	238	130	114	350	130	160	ф11	28	78	4-M12
	4极	570	355	125	238	130	114	350	260	160	ф11	28	78	4-M12

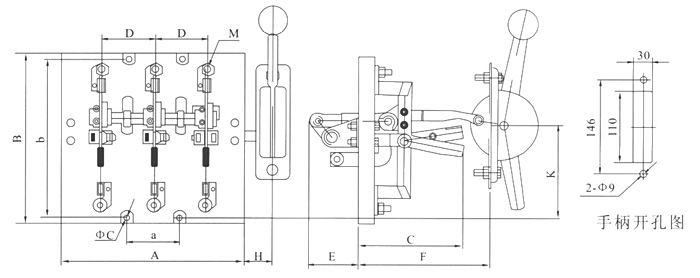

HS12系列双投开关外形与安装尺寸

型号		外形尺寸(mm)						外形尺寸(mm)
型号		A	B	C	D	E	F	a	b	фc	H	K	M
HS12-100	2极	200	270	155	80	76	350	160	240	ф7	35	158	M8
	3极	280	270	155	80	76	350	80	240	ф7	35	158	M8
	4极	360	270	155	80	76	350	160	240	ф7	35	158	M8
HS12-200	2极	200	270	155	80	76	350	160	240	ф7	35	158	M8
	3极	280	270	155	80	76	350	80	240	ф7	35	158	M8
	4极	360	270	155	80	76	350	160	240	ф7	35	158	M8
HS12-400	2极	220	300	184	90	88	350	180	240	ф7	30	172	M12
	3极	310	300	184	90	88	350	90	240	ф7	30	172	M12
	4极	400	300	184	90	88	350	180	240	ф7	30	172	M12
HS12-600	2极	250	400	190	100	95	350	200	240	ф9	30	170	M16
	3极	330	400	190	100	95	350	100	240	ф9	30	170	M16
	4极	430	400	190	100	95	350	200	240	ф9	30	170	M16
HS12-1000	2极	290	435	220	120	105	350	240	240	ф9	28	178	2-M12
	3极	400	435	220	120	105	350	120	240	ф9	28	178	2-M12
	4极	520	435	220	120	105	350	240	240	ф9	28	178	2-M12
HS12-1500	2极	310	480	242	130	120	350	260	260	ф11	28	190	4-M12
	3极	440	480	242	130	120	350	130	260	ф11	28	190	4-M12
	4极	570	480	242	130	120	350	260	260	ф11	28	190	4-M12

HD、HS系列开启式刀开关

HD13系列单投开关外形与安装尺寸

型号		外形尺寸(mm)						外形尺寸(mm)
型号		A	B	C	C1	D	F	a	b	фc	K	M
HD13-100	2极	190	190	80	160	80	250	160	160	ф7	82	M8
	3极	210	190	80	160	80	250	80	160	ф7	82	M8
	4极	290	190	80	160	80	250	160	160	ф7	82	M8
HD13-200	2极	190	190	80	160	80	250	160	160	ф7	82	M8
	3极	210	190	80	160	80	250	80	160	ф7	82	M8
	4极	290	190	80	160	80	250	160	160	ф7	82	M8
HD13-400	2极	220	205	92	180	90	250	180	160	ф7	88	M12
	3极	240	205	92	180	90	250	90	160	ф7	88	M12
	4极	330	205	92	180	90	250	180	160	ф7	88	M12
HD13-600	2极	240	300	100	188	100	250	200	160	ф9	82	M16
	3极	270	300	100	188	100	250	100	160	ф9	82	M16
	4极	370	300	100	188	100	250	200	160	ф9	82	M16
HD13-1000	2极	280	315	116	226	120	250	240	160	ф9	78	2-M12
	3极	325	315	116	226	120	250	120	160	ф9	78	2-M12
	4极	450	315	116	226	120	250	240	160	ф9	78	2-M12
HD13-1500	2极	310	355	125	238	130	250	260	160	ф11	78	4-M12
	3极	360	355	125	238	130	250	130	160	ф11	78	4-M12
	4极	490	355	125	238	130	250	260	160	ф11	78	4-M12

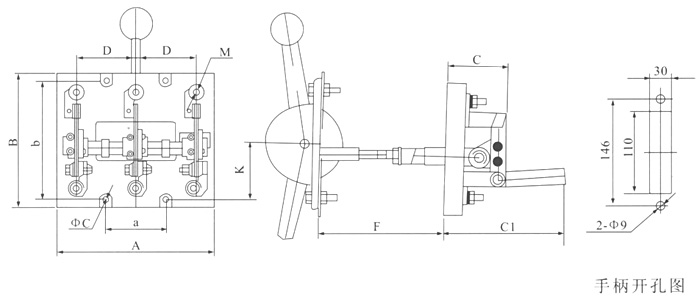

HS13系列双投开关外形与安装尺寸

型号		外形尺寸(mm)						外形尺寸(mm)
型号		A	B	C	D	E	F	a	b	фc	K	M
HS13-100	2极	190	270	155	80	35	250	160	240	ф7	158	M8
	3极	210	270	155	80	35	250	80	240	ф7	158	M8
	4极	290	270	155	80	35	250	160	240	ф7	158	M8
HS13-200	2极	190	270	155	80	35	250	160	240	ф7	158	M8
	3极	210	270	155	80	35	250	80	240	ф7	158	M8
	4极	290	270	155	80	35	250	160	240	ф7	158	M8
HS13-400	2极	220	300	184	90	45	250	180	240	ф7	172	M12
	3极	240	300	184	90	45	250	90	240	ф7	172	M12
	4极	330	300	184	90	45	250	180	240	ф7	172	M12
HS13-600	2极	240	400	190	100	54	250	200	240	ф9	170	M16
	3极	270	400	190	100	54	250	100	240	ф9	170	M16
	4极	370	400	190	100	54	250	200	240	ф9	170	M16
HS13-1000	2极	280	435	220	120	66	250	240	240	ф9	178	2-M12
	3极	330	435	220	120	66	250	120	240	ф9	178	2-M12
	4极	450	435	220	120	66	250	240	240	ф9	178	2-M12
HS13-1500	2极	310	480	242	130	80	250	260	260	ф11	190	4-M12
	3极	370	480	242	130	80	250	130	260	ф11	190	4-M12
	4极	500	480	242	130	80	250	260	260	ф11	190	4-M12

HD、HS系列开启式刀开关

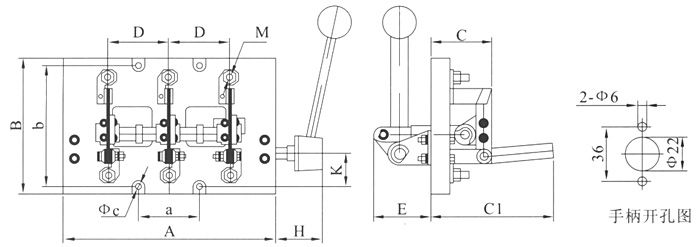

HD14系列单投开关外形与安装尺寸

型号		外形尺寸(mm)						外形尺寸(mm)
型号		A	B	C	C1	D	E	a	b	фc	H	K	M
HD14-100	2极	200	190	80	160	80	78	160	160	ф7	90	45	M8
	3极	280	190	80	160	80	78	80	160	ф7	90	45	M8
	4极	360	190	80	160	80	78	160	160	ф7	90	45	M8
HD14-200	2极	200	190	80	160	80	78	160	160	ф7	90	45	M8
	3极	280	190	80	160	80	78	80	160	ф7	90	45	M8
	4极	360	190	80	160	80	78	160	160	ф7	90	45	M8
HD14-400	2极	220	205	92	180	90	88	180	160	ф7	88	50	M12
	3极	310	205	92	180	90	88	90	160	ф7	88	50	M12
	4极	400	205	92	180	90	88	180	160	ф7	88	50	M12
HD14-600	2极	250	300	100	188	100	94	200	160	ф9	88	45	M16
	3极	330	300	100	188	100	94	100	160	ф9	88	45	M16
	4极	430	300	100	188	100	94	200	160	ф9	88	45	M16
HD14-1000	2极	290	315	116	226	120	105	240	160	ф9	85	42	2-M12
	3极	400	315	116	226	120	105	120	160	ф9	85	42	2-M12
	4极	520	315	116	226	120	105	240	160	ф9	85	42	2-M12
HD14-1500	2极	310	355	125	238	130	114	260	160	ф11	85	42	4-M12
	3极	440	355	125	238	130	114	130	160	ф11	85	42	4-M12
	4极	570	355	125	238	130	114	260	160	ф11	85	42	4-M12

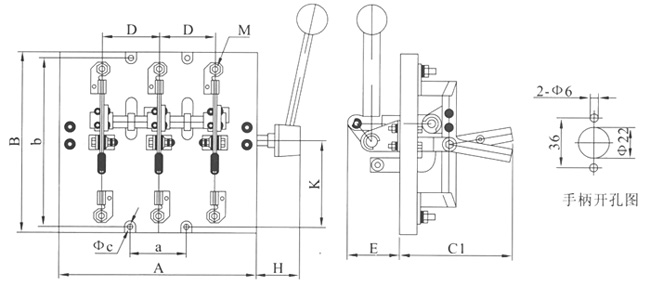

HS14系列双投开关外形与安装尺寸

型号		外形尺寸(mm)					外形尺寸(mm)
型号		A	B	C	D	E	a	b	фc	H	K	M
HS14-100	2极	200	270	155	80	76	160	240	ф7	92	195	M8
	3极	280	270	155	80	76	80	240	ф7	92	195	M8
	4极	360	270	155	80	76	160	240	ф7	92	195	M8
HS14-200	2极	200	270	155	80	76	160	240	ф7	92	195	M8
	3极	280	270	155	80	76	80	240	ф7	92	195	M8
	4极	360	270	155	80	76	160	240	ф7	92	195	M8
HS14-400	2极	220	300	184	90	88	180	240	ф7	88	208	M12
	3极	310	300	184	90	88	90	240	ф7	88	208	M12
	4极	400	300	184	90	88	180	240	ф7	88	208	M12
HS14-600	2极	250	400	190	100	95	200	240	ф9	88	205	M16
	3极	330	400	190	100	95	100	240	ф9	88	205	M16
	4极	430	400	190	100	95	200	240	ф9	88	205	M16
HS14-1000	2极	290	435	220	120	105	240	240	ф9	85	214	2-M12
	3极	400	435	220	120	105	120	240	ф9	85	214	2-M12
	4极	520	435	220	120	105	240	240	ф9	85	214	2-M12
HS14-1500	2极	310	480	242	130	120	260	260	ф11	85	226	4-M12
	3极	440	480	242	130	120	130	260	ф11	85	226	4-M12
	4极	570	480	242	130	120	260	260	ф11	85	226	4-M12
