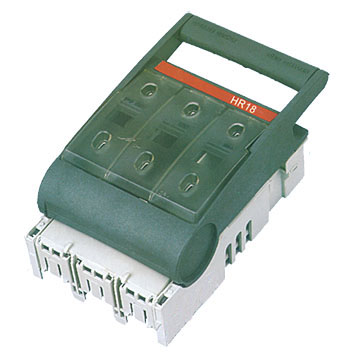

开关简介
HR18系列熔断器式隔离开关适应于交流50Hz、额定电压至660V、约定发热电流至630A的高短路电流电路中,具有上下端输入输出结构,带刀口引入及灭弧装置,可带负荷操作。用作电源开关、隔离开关和应急开关,并作电流保护之用。
开关新颖美观,符合IEC60947-3、GB14048.3标准。

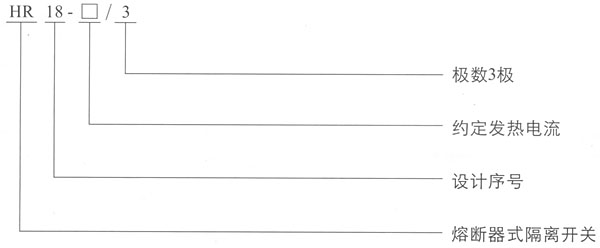

型号及含义

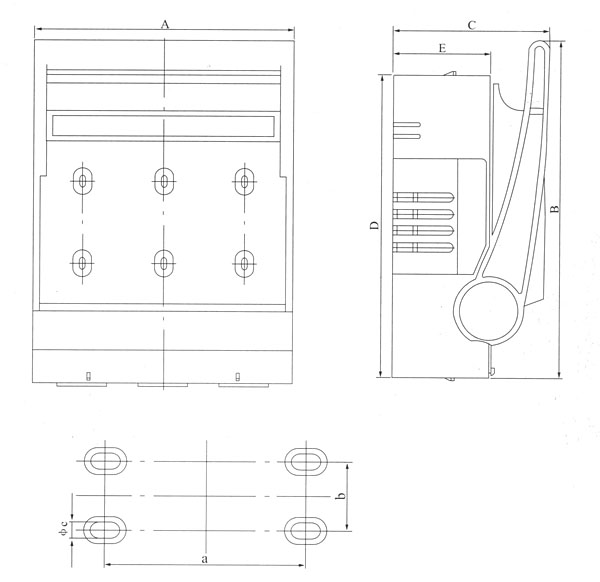

开关外形及安装尺寸
型号
|
外形尺寸(mm)
|
外形尺寸(mm)
|
熔断体
|
A
|
B
|
C
|
D
|
E
|
a
|
b
|
фc
|
HR18-160
|
105
|
184
|
88
|
160
|
43
|
73
|
25
|
ф7
|
NT00-160
|
HR18-250
|
184
|
268
|
116
|
230
|
66
|
115
|
50
|
ф9
|
NT1-250
|
HR18-400
|
210
|
285
|
129
|
256
|
81
|
140
|
50
|
ф9
|
NT2-400
|
HR18-630
|
250
|
328
|
138
|
315
|
86
|
150
|
50
|
ф
|
NT3-630
|
|
