开关简介
HR5系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流380V和660V(45～62Hz)，约定发热电流至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、应急开关，并作为电路保护之用，但一般不作为直接开闭单台电动机之用。
开关符合IEC60947-3、GB14048.3标准。
型号及含义
主要技术参数
|
额定工作电压Ue(V)
|
约定发热电流Ie(A)
|
使用类别
|
额定接通和分断能力
|
额定熔断短路电流
|
|
接通
|
接通
|
接通
|
分断
|
分断
|
分断
|
操作循环数
|
电流有效值(kA)
|
COSф
|
通断次数
|
|
I/Ie
|
U/Ue
|
COSф
|
Ic/Ie
|
Ur/Ue
|
COSф
|
|
380
|
100
|
AC-23B
|
10
|
1.05
|
0.45
|
8
|
1.05
|
0.45
|
5
|
50
|
0.25
|
各1次
|
|
200
|
AC-23B
|
10
|
1.05
|
0.35
|
8
|
1.05
|
0.35
|
3
|
50
|
0.25
|
各1次
|
|
400
|
AC-23B
|
10
|
1.05
|
0.35
|
8
|
1.05
|
0.35
|
3
|
50
|
0.25
|
各1次
|
|
630
|
AC-23B
|
10
|
1.05
|
0.35
|
8
|
1.05
|
0.35
|
3
|
50
|
0.25
|
各1次
|
|
660
|
100
|
AC-22B
|
3
|
1.05
|
0.65
|
3
|
1.05
|
0.65
|
5
|
50
|
0.25
|
各1次
|
|
200
|
AC-22B
|
3
|
1.05
|
0.65
|
3
|
1.05
|
0.65
|
5
|
50
|
0.25
|
各1次
|
|
315
|
AC-22B
|
3
|
1.05
|
0.65
|
3
|
1.05
|
0.65
|
5
|
50
|
0.25
|
各1次
|
|
400
|
AC-22B
|
3
|
1.05
|
0.65
|
3
|
1.05
|
0.65
|
5
|
50
|
0.25
|
各1次
|
|
额定工作电压(V)
|
使用类别
|
接通
|
接通
|
接通
|
分断
|
分断
|
分断
|
|
I/Ie
|
U/Ue
|
COSф
|
Ic/Ie
|
Ur/Ue
|
COSф
|
|
380
|
AC-23B
|
1
|
1
|
0.65
|
1
|
1
|
0.65
|
|
AC-23B
|
1
|
1
|
0.8
|
1
|
1
|
0.80
|
3.8开关与熔断器的配用关系(见表3)
|
开关约定发热电流(A)
|
配用熔断体号码
|
熔体电流值(A)
|
|
100
|
NT00
|
4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
|
|
200
|
NT1
|
80、100、125、160、200、224、250
|
|
400
|
NT2
|
125、160、200、224、250、300、315、355、400
|
|
630
|
NT3
|
315、355、400、425、500、630
|
注：当开关用于电动机电路中，允许熔体额定电流大于开关约定发热电流

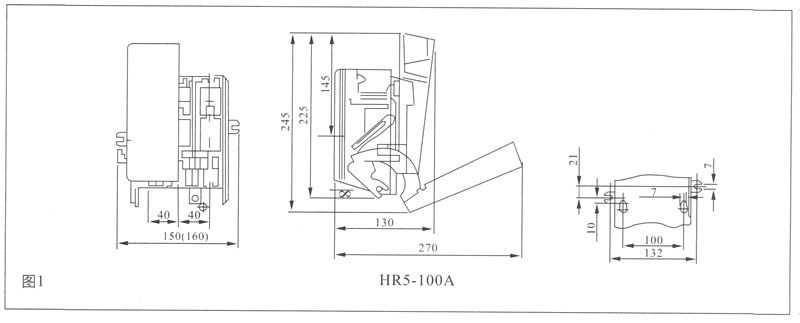

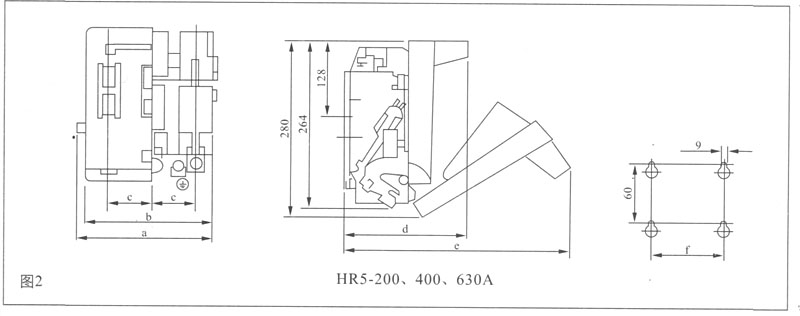

4.开关外形与安装尺寸
|
型号
|
尺寸(mm)
|
|
a
|
b
|
c
|
d
|
e
|
f(安装孔距)
|
|
HR5-200/20
|
203
|
203
|
62
|
193
|
342
|
130
|
|
HR5-200/30
|
203
|
203
|
62
|
193
|
342
|
130
|
|
HR5-200/31
|
220
|
203
|
62
|
193
|
342
|
130
|
|
HR5-400/20
|
226
|
226
|
70
|
210
|
358
|
130
|
|
HR5-400/30
|
226
|
226
|
70
|
210
|
358
|
130
|
|
HR5-400/31
|
242
|
226
|
70
|
210
|
358
|
130
|
|
HR5-630/20
|
272
|
272
|
85
|
224
|
372
|
200
|
|
HR5-630/30
|
272
|
272
|
85
|
224
|
372
|
200
|
|
HR5-630/31
|
290
|
272
|
85
|
224
|
372
|
200
|
|
