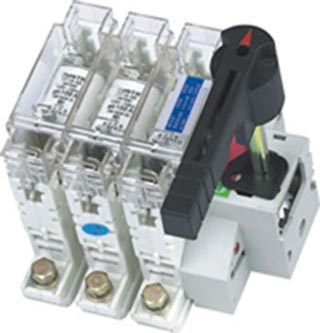

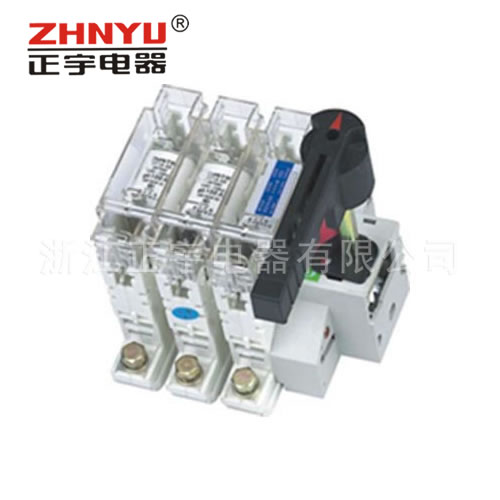

| HGLR隔离开关熔断器组 |
|
适用范围 HGLR系列隔离开关熔断器组(以下简称开关)，适用于交流50Hz、额定电压至660V、额定电流至630A的工企业配电网中：广泛用于具有高短路电流的配电电路和电动机电路中，用作手动不频繁接通与分断电路或电气隔离之用；可带负荷操作，并作电路短路保护之用。 开关造型美观、新颖简洁，并符合IEC60947-3、GBl4048.3标准。 型号及含义  开关结构特征 1、开关采用玻璃纤维增强不饱和聚脂模塑料及手动操作手柄，具有很高的介电性能、防护能力及可靠的操作安全性。 2、开关采用弹簧蓄能、瞬时释放的加速关合机构及同时接通与分断并联多断点的触头结构，极大的提高了产品的电气性能与机械性能。 3、开关160A、250A、400A采用模块式设计，630A采用整体式结构，可确保带负载操作及通断可靠的过电流与短路安全保护。 4、开关有2极、3极、4极(3极+可通断中性极)之分。 5、手柄可直接装在开关上操作(简称柜内操作)，也可通过加长轴在配电柜门外操作(简称柜外操作)。 6、可根据需要提供常开常闭辅助触点及板后接线方式。 主要技术参数

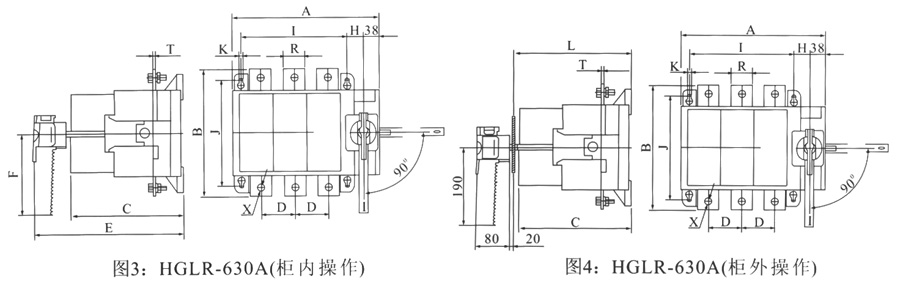

面板开孔尺寸（见图5）  使用安装说明 1、开关应水平安装，安装前应使开关处于断开位置。 2、开关应配用NT型熔断器．其性能应符合GBl3539.1和GB13539.2的要求，且所配熔断器应具有相应的额定电流和短路分断能力。当开关用于电动机电路时，允许熔断器额定电流大于开关的约定发热电流。 3、安装尺寸中“L”为开关出厂时正常给定的安装深度，指安装板（脚）至面板表面的距离；使用安装时请根据开关到柜门面板的距离．在安装深度L值的范围内调整方轴的深度（若距离较小，低于L值中最小值，可将方轴锯掉一部份)，调定后锁紧固定螺栓。若用户要求“L”以外的安装深度时，请在订货时说明。 4、根据开关的外形与安装尺寸确定手柄的安装中心位置，并按面板开孔尺寸(见图5)在柜门面板上开孔，然后将手柄固定在柜门面板上。 5、顺时钟旋转操作手柄，可使开关闭合；逆时针旋转操作手柄，可使开关断开。每次操作前，应注意开关的指示状态；在分断位置0时，开关只能顺时钟操作使其闭合；在闭合位置I时，开关只能逆时钟操作使其断开。 用户须知 1、HGLR系列开关必须与熔断器配套使用，熔断器可由用户自备．但请选用较好的熔断器，以防温升偏高。 2、我公司所提供的开关价格是不含熔断器的．若用户在订货时提出．我公司可配套提供熔断器．但一般不装在开关本体上。 3、用户订货时请注明开关型号规格、开关极数及熔断体额定电流等。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
