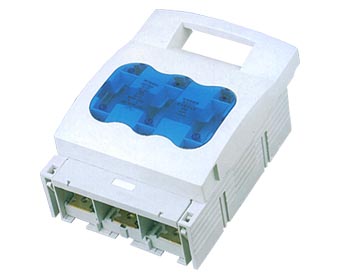

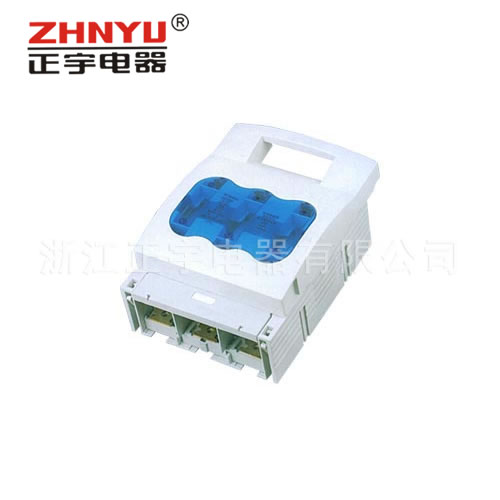

开关简介
HR17B系列熔断器式隔离开关可带负荷操作，适用于额定电流40A～1600A，有1组、2组、3组、4组之分。既可挂装在母线上，也可安装在固定板上；并提供了上下端输入输出结构，带刀口引入及灭弧装置;且开关罩上不定期有封闭的检测孔，内置信号开关、检测开关。可选配熔丝监测器，亦可做刀开关使用。
开关造型美观、新颖简洁，符合IEC60947-3、GBl4048.3标准。

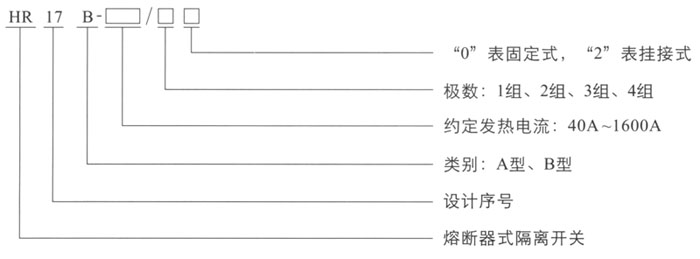

型号及含义
主要技术参数
| 产品型号 |
HR17B-40 |
HR17B-63 |
HR17B-160 |
HR17B-250 |
HR17B-400 |
HR17B-630 |
| 额定绝缘电压Ui |
690V |
690V |
690V |
690V |
690V |
690V |
| 额定工作电压Ue |
400V |
400V |
400V |
400V |
400V |
400V |
| 额定工作电流Ie |
40A |
63A |
160A |
250A |
400A |
630A |
| 额定短路接通能力Icm |
400A |
630A |
1600A |
2500A |
4000A |
6300A |
| 额定限制短路电流Inc |
50kA |
50kA |
50kA |
50kA |
50kA |
50kA |
| 使用类别 |
AC-23B |
AC-23B |
AC-23B |
AC-23B |
AC-23B |
AC-23B |
| 配用熔断体 |
RT14-40 |
RT14-63 |
RT100-160 |
NT1-250 |
NT2-400 |
NT3-630 |

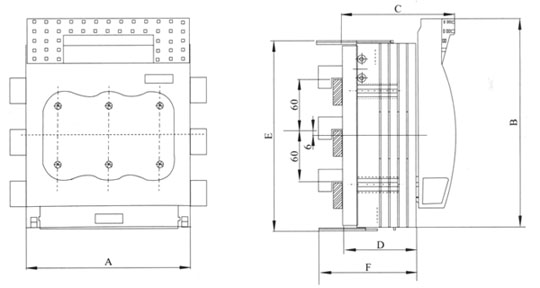

HR17B-160-630A挂接式外形与安装尺寸
| 型号 |
A |
B |
C |
D |
E |
F |
| HR17B-160/32 |
106 |
200 |
97 |
60 |
200 |
87 |
| HR17B-250/32 |
185 |
247 |
128 |
88 |
221 |
110 |
| HR17B-400/32 |
210 |
290 |
145 |
97 |
268 |
125 |
| HR17B-630/32 |
256 |
300 |
160 |
112 |
285 |
139 |

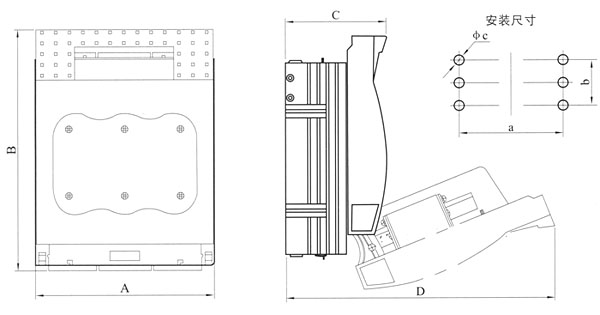

HR17B-40-630A固定式外形与安装尺寸
| 型号 |
外形尺寸(mm) |
外形尺寸(mm) |
| A |
B |
C |
D |
a |
b |
фc |
| HR17B-40 |
2极 |
55 |
116 |
76 |
150 |
25 |
- |
ф6 |
| 3极 |
76 |
116 |
76 |
150 |
42 |
- |
ф6 |
| HR17B-63 |
2极 |
74 |
116 |
76 |
150 |
35 |
- |
ф6 |
| 3极 |
105 |
116 |
76 |
150 |
62 |
- |
ф6 |
| HR17B-160 |
2极 |
75 |
200 |
83 |
205 |
43 |
25 |
ф7 |
| 3极 |
106 |
200 |
83 |
205 |
66 |
25 |
ф7 |
| 4极 |
138 |
200 |
83 |
205 |
100 |
25 |
ф7 |
| HR17B-250 |
2极 |
128 |
247 |
110 |
295 |
72 |
50 |
ф11 |
| 3极 |
185 |
247 |
110 |
295 |
114 |
50 |
ф11 |
| 4极 |
242 |
247 |
110 |
295 |
172 |
50 |
ф11 |
| HR17B-400 |
2极 |
145 |
290 |
125 |
340 |
80 |
50 |
ф11 |
| 3极 |
210 |
290 |
125 |
340 |
130 |
50 |
ф11 |
| 4极 |
276 |
290 |
125 |
340 |
195 |
50 |
ф11 |
| HR17B-630 |
2极 |
175 |
300 |
145 |
360 |
90 |
50 |
ф11 |
| 3极 |
256 |
300 |
145 |
360 |
162 |
50 |
ф11 |
| 4极 |
340 |
300 |
145 |
360 |
243 |
50 |
ф11 |

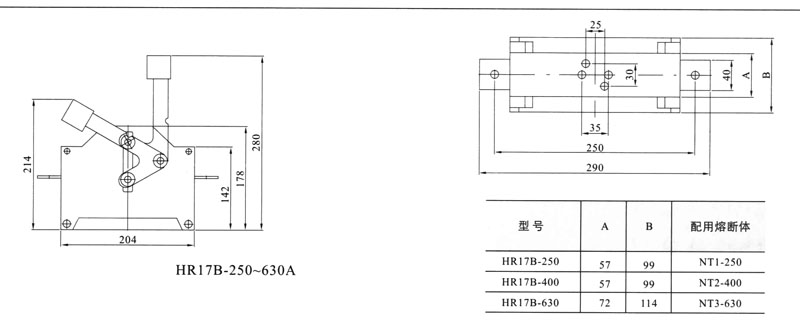

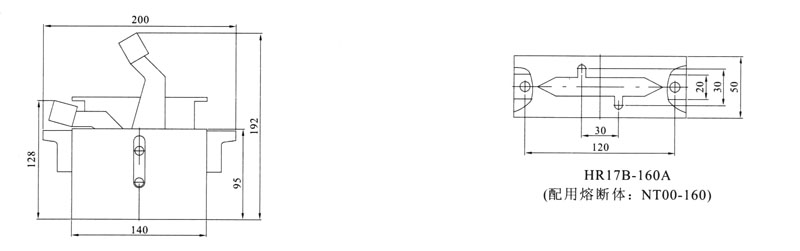

HR17B-160-1600A单组（1极）外形与安装尺寸
|
